Características principais

MarcaDERSEHN
ModeloDA-10

Outros

  • Conector de entrada: 10mm²

  • Conector de saída: 10mm²

  • Quantidade de conectores de entrada: 1

  • Quantidade de conectores de saída: 3

Descrição

Com um único conector múltiplo, você pode fazer o fechamento de até 2 circuitos diferentes, por exemplo iluminação e tomada, sem complicação, de forma rápida, simples e segura.

Finalidades / Objetivos do DERIVADOR:
• Eliminar ou diminuir a quantidade de emendas de fios dentro de caixas de passagem / derivação.
• Facilitar e simplificar o trabalho dos eletricistas, para que sejam usuários de inovações tecnológicas.
• Evitar isolamentos perigosos, imperfeitos.
• Otimizar e manter a qualidade dos contatos elétricos. (Um mau contato eleva o valor da conta e é sempre causa de acidentes)
• Viabilizar aferição, inspeção, verificação, manutenção e reparo nos pontos de junção de condutores. (Esta tarefa sempre foi dificultada pelo uso de emendas)
• Proporcionar componente alternativo para a multiplicação de pontos de energia.
• Evidenciar estética, praticidade, segurança.
• Contribuir para a eficiência energética nas instalações elétricas residenciais, comerciais ou similares.

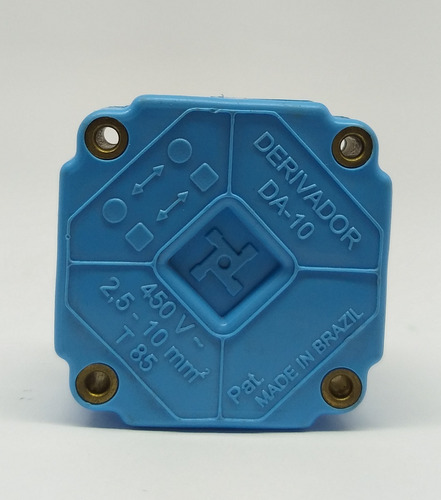

Composição do DERIVADOR:
Invólucro e núcleo: Polipropileno com antichama
Condutor: Liga de cobre
Braçadeira: Aço laminado estanhado com banho de resina
Parafuso: Aço endurecido zincado

Tensão: 450 V~

Condutores compatíveis: Fios e cabos de 2,5 a 10 mm2

Temperatura máxima de trabalho: 85° C

Validade do Produto: Indeterminado - Não perecível

Garantia contra defeito de fabricação: Um ano
Obs.: A nota fiscal de compra é parte integrante da garantia.

Medidas do DERIVADOR

Altura: 25,1 mm
Comprimento: 46,4 mm

Informações complementares sobre o DERIVADOR

Torre: Local de aperto dos parafusos

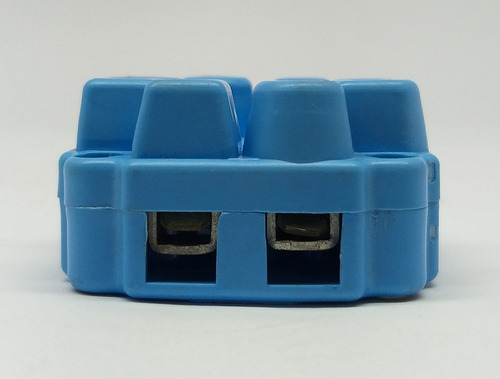

Borne: Local de fixação dos condutores

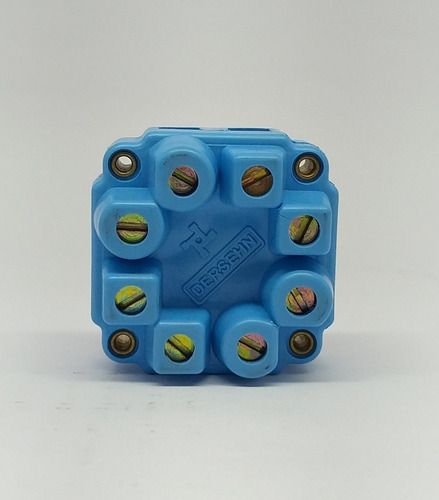

O DERIVADOR é formado por dois conjuntos de torres quadradas e dois conjuntos de torres redondas. Cada conjunto de torres idênticas entre si contém um condutor que interliga essas torres e representa o mesmo potencial elétrico, que corresponderá, conforme o caso, à FASE 1, ou FASE 2, ou FASE "?", ou NEUTRO, ou TERRA.

Combinações de Derivação

1º exemplo: Derivação de UMA FASE e derivação do NEUTRO
Torres quadradas representam a FASE 1; e torres redondas o NEUTRO.

2º exemplo: Derivação de DUAS FASES
Torres quadradas representam a FASE 1; e torres redondas a FASE 2.

Sugestão: Para a derivação do condutor de segurança (fio TERRA) utilizar Conectores DERSEHN.

Instalação do DERIVADOR

• Recomenda-se mão-de-obra qualificada, preferencialmente eletricista.
• Instalar o DERIVADOR dentro de caixas de passagem / derivação. As caixas devem ser providas de tampa ou outra forma que contemple uma barreira de proteção, o acesso a seu interior deve ser possível somente com a utilização de ferramenta. Instalar em local seco, com os condutores desenergizados.
• Para conectar o DERIVADOR, as esperas dos fios devem estar 20 cm fora da caixa. Distância que o eletricista precisa para fazer os engates.

ATENÇÃO. CUIDADO !!!

EVITE ACIDENTES. ENERGIA ELÉTRICA MATA. A INSTALAÇÃO DE QUALQUER DISPOSITIVO ELÉTRICO DEVE FICAR FORA DO ALCANCE DE CRIANÇAS.
